福田康明斯X15N气体机卡车发动机维修工具

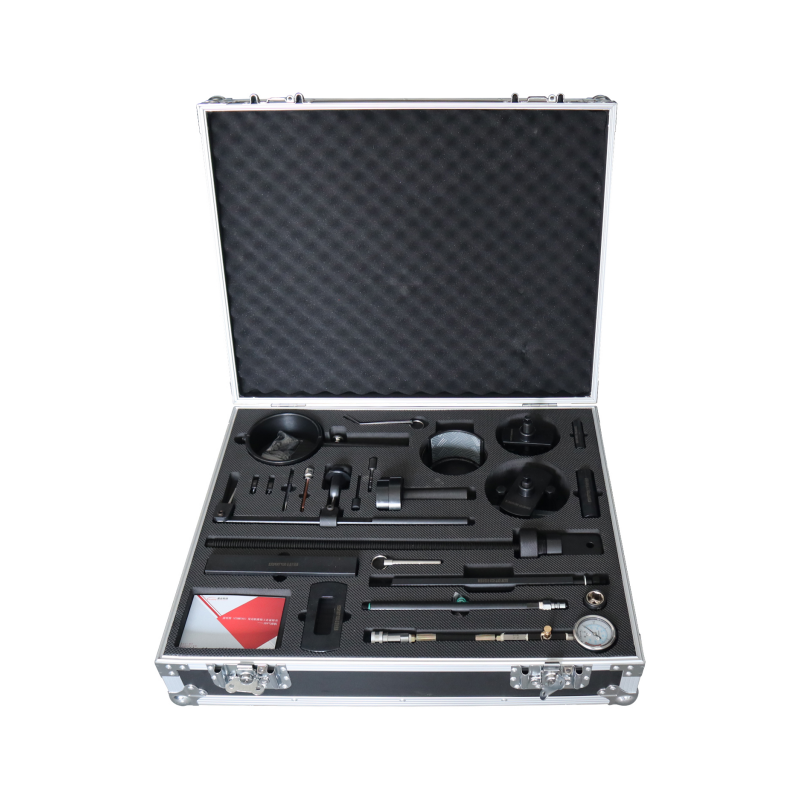

福田康明斯X15N气体机维修工具箱包含子件有：气缸压力表组件、火花塞测试接头、气门弹簧压缩工具、活塞安装工具、曲轴后油封拆装工具、曲轴前油封拆装工具、缸套拆卸和安装工具、曲轴定位用正时销、凸轮轴定位用正时销等14种。

SKU： 10010 分类：康明斯x系列发动机工具标签：康明斯X15N气体机维修工具

序号	子件品名	产品图片	数量	使用说明
1	气缸压力表组件
2	火花塞测试接头			（1）拆除火花塞（参考12项火花塞磁性拆装套筒）。（2）将火花塞测试接头安装到火花塞安装孔内，并用扳手拧紧（3）将气缸压力表与测试接头连接。（4）手动启动点火钥匙，瞬间启动再关闭，保证活塞运行一个冲程时记录压力表的数据，按压压力表下方的放气阀开关放气，压力表指针恢复/00位。再次重复上面的操作3-5次，记录数据后选取数据中的最大值。依次检测其它气缸的压力。
3	气门弹簧压缩工具			（1）拆开对应的摇臂总成及跨接压板（2）将套筒套入相应气门弹簧座圈，并将头部螺栓旋入相应螺栓内(可工具实际情况调整适当位置及长度后锁定)，向下压缩弹簧。（3）放入（或取出）气门锁片。
4	活塞安装工具			（1）再适当位置将下活塞工具张开后压缩活塞环，并用紧固螺栓紧固: （2）擦拭干净后，将活塞放入缸套内，用尼龙棒轻推活塞缓慢放进缸套内。
5	曲轴后油封拆装工具			安装（1）将油封安装到油封工具内芯，并退入外盘内部，将油封工具与油封一起安装到曲轴上，用M121.25100六角螺钉紧固。（2）逆时针旋转工具中心螺栓，用工具法兰面将油封压到飞轮壳内为止。拆卸（1）将拆装工具安装到曲轴上，用M121.25100六角螺钉紧固: （2）用1.5冲头延法兰面六个孔内冲出定位孔。（3）用3.05钻头打孔6个，只需将油封不锈钢皮打穿即可。（4）安装6只M4*30内六角螺钉，将拆装工具外壳与油封连接紧固，顺时针旋转工具中心螺栓，将油封拉出。
6	曲轴前油封拆装工具			安装（1）将油封安装到油封工具内芯，并退入外盘内部，将油封工具与油封一起安装到曲轴上，用M141.560六角螺钉紧固。（2）逆时针旋转工具中心螺栓，用工具法兰面将油封压到飞轮壳内为止。拆卸（1）将拆装工具安装到曲轴上，用M141.560六角螺钉紧固: （2）用1.5冲头延法兰面六个孔内冲出定位孔。（3）用3.05钻头打孔6个，只需将油封不锈钢皮打穿即可。（4）安装6只M4*30内六角螺钉，将拆装工具外壳与油封连接紧固，顺时针旋转工具中心螺栓，将油封拉出。

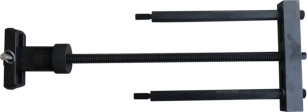

7	缸套拆卸和安装工具			拆卸: （1）将两个六角支撑柱旋入缸体上两个对称的螺栓孔中，并将长螺杆旋入横梁至六角头漏出，将拉头扁方插入螺杆下方扁尾，用快插销将其连在一起，拉头倾斜穿过缸孔，再将拉头摆正，其台肩刚好卡在缸套下沿。（2）将横梁及螺杆安装在两支撑柱上，旋紧中间螺杆，逆时针转动即可顺利地将缸套拔出安装: （1）将两个六角支撑柱旋入缸体上两个对称的螺栓孔中，将拉头反向放置到缸套上，（2）将横梁及螺杆安装在两支撑柱上，顺时针转动丝杠即可顺利地将缸套压入
8	曲轴定位用正时销			使用发动机盘车工具顺时针（从曲轴皮带轮观察时）转动发动机至上止点(TDC)，将其工具推入减振器和机油泵壳体上的指定孔内锁定发动机。
9	凸轮轴定位用正时销			使用盘车工具转动曲轴，转动发动机至上止点 (TDC)，插入凸轮轴正式销
10	气门杆油封安装工具			将油封放置到气门导管上，工具套到油封上面,用锤轻轻敲击工具直到油封安装到位。
11	机油滤芯拆装工具			拆卸：将工具分开套到滤芯上，用扳手锁紧螺母使工具与机油滤芯夹紧，再用合适长度的加长套筒(22MM)逆时针旋转工具下六角螺母，直到将滤芯拆除。参考拆卸力矩120N.m。安装：将滤芯先手拧到位，将工具套到滤芯上，用扳手锁紧螺母使工具与机油滤芯夹紧，再用合适长度的加长套筒(22MM)逆时针旋转工具下六角螺母，，旋转四分之三圈滤芯安装到位。参考力矩50N。
12	磁性火花塞安装套筒			将磁性火花塞套简连接大飞（1/2）加长杆插入到火花塞安装孔里面，拆卸/安装火花塞;
13	排气管密封圈安装冲筒			先将密封圈套到冲头上，再将密封圈冲头与密封圈安装到排气歧管内，用锤子轻轻敲击直到工与排气歧管接触。
14	气门间隙调整塞尺			松开摇臂调节螺钉上的锁紧螺母，拧松调节螺钉。如果要调整排气摇臂，将塞尺（ 1）插入象脚底部与跨接压板顶部之间。如果要调整进气摇臂，将塞尺 (1) 插入象脚底部与跨接压板之间。排气门间隙（标称值） 0.85 ± 0.05 mm 进气门间隙（标称值） 0.45 ± 0.07 mm 要调整进气和排气气门的气门间隙，应使用以下步骤： 1 顺时针转动气门间隙调节器直至可以用塞尺感觉到接触。 2 顺时针转动气门间隙调节器半圈。 3 将气门间隙调节器松开半圈。 4 重复步骤 2 和 3 四次。 5 拧紧气门间隙调节器直至用塞尺感到接触。注: 不要在气门间隙调节器上施加扭矩。拧下固定气门间隙调节器的气门间隙调节器螺母。取出塞尺。拆卸小的正时锁销（如果安装）。
